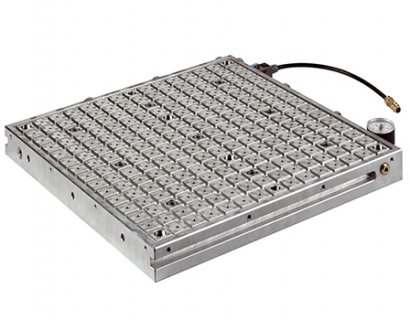

真空吸盤的上表面有溝槽和真空吸嘴。通過密封圈可形成一個或多個真空區域來吸緊工件。另外，還有一些定位銷孔以方便工件的定位。
工件可以被真空吸盤夾緊。采用獨立真空夾緊單元，可以同時夾緊多個不同種類的工件。主要應用于銑削和磨削加工。該產品包括了使用時需要的所有附件，可直接使用。
| 訂貨號 | 使用壓力[bar] | 真空度max[%] | 真空吸嘴數量 | L | B | H±0.1 | R | 重量[KG] |
| 375105 | 3.5-4.5 | 93 | 1 | 150 | 150 | 40 | 25 | 1 |
| 374470 | 3.5-4.5 | 93 | 3 | 200 | 300 | 40 | 25 | 6 |
| 374488 | 3.5-4.5 | 93 | 9 | 300 | 400 | 40 | 25 | 12 |
| 374496 | 3.5-4.5 | 93 | 9 | 400 | 400 | 40 | 25 | 16 |
| 374504 | 3.5-4.5 | 93 | 9 | 400 | 600 | 40 | 25 | 24 |
| 375717 | 3.5-4.5 | 93 | 1 | 150 | 150 | 40 | 12.5 | 1 |
| 375733 | 3.5-4.5 | 93 | 3 | 200 | 300 | 40 | 12.5 | 6 |
| 375758 | 3.5-4.5 | 93 | 9 | 300 | 400 | 40 | 12.5 | 12 |
| 375774 | 3.5-4.5 | 93 | 9 | 400 | 400 | 40 | 12.5 | 16 |
| 375790 | 3.5-4.5 | 93 | 9 | 400 | 600 | 40 | 12.5 | 24 |
優點：
1、AMF真空夾具可以直接使用工廠現有的壓縮空氣，也可以使用真空泵。節省成本僅消耗少量的壓縮空氣，使用成本低。例如：1立方米的壓縮空氣0.06元，平均每分鐘使用40L，每小時的花費是0.15元。
2、可一次夾持多個工件
3、多個真空吸盤可組合使用
4、高夾持力
5、多種用途
6、密封圈可以用于不規則形狀工件的夾緊
7、無變形、無振動，適合五面加工。
注意：
必須使用干燥的，經過過濾的，無潤滑的壓縮空氣。
最大吸氣流量為21.8L/min
最低操作氣壓3.5bar
請根據操作手冊使用。
訂制：
其他非標尺寸。
