氣壓解鎖
氣壓自動除屑
解鎖壓力： 最小8 bar - 最大 12 bar
增壓壓力：最小 5 bar - 最大 6 bar
表面及活塞硬化處理
重復定位精度 < 0.005 mm。
氣壓解鎖
氣壓自動除屑
解鎖壓力： 最小8 bar - 最大 12 bar
增壓壓力：最小 5 bar - 最大 6 bar
表面及活塞硬化處理
重復定位精度 < 0.005 mm。
零點定位系統用于減少更換工裝的時間，可在金屬切削和非切削等各領域中使用，也可用于食品工業，化工和制藥工業中使用。
說明:

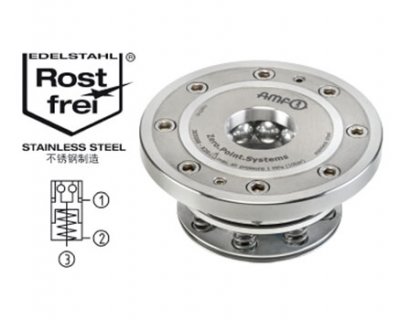

內置安裝型零點定位器具有夾緊力和拉緊力高等優點。通過氣壓解鎖（1），通過彈簧力進行機械鎖緊。為了獲得更大的夾緊力，可提供增壓氣壓（2）。鎖緊狀態下可以隨時切斷壓力源，因?yàn)檎ｆi緊時不需要通壓力。建議需要時使用氣壓增壓泵（樣本第54頁）。
這種帶自動除屑和間隙感應功能的零點定位器有三個接口：
1x氣壓解鎖接口(1)/1x氣壓增壓接口（2）。1x自動除屑和間隙感應供氣口（3）。(自動除屑和間隙感應供氣口可根據實際情況選擇是否接通。)法蘭安裝型零點定位器的安裝請看樣本第31頁。
需要請索取:
- 安裝圖紙
- 自動化解決方案
| 訂貨號 | 尺寸 | 夾緊力可達[kN] | 拉緊力[kN] | 吹屑 | 重量[Kg] |
| 305375 | K10 | 8 | 25 | √ | 0,45 |
| 303016 | K20 | 17 | 55 | √ | 1,40 |
| 303057 | K40 | 30 | 105 | √ | 3,40 |

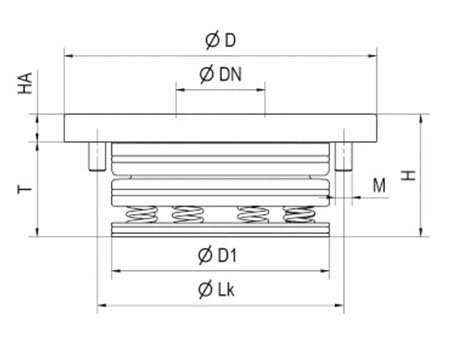

| 訂貨號 | 尺寸 | dia. D | dia. DN | dia. D1 | H | HA | dia.LK | M | T |
| 305375 | K10 | 78 | 22 | 50 | 30 | 7 | 60 | M5 | 23 |
| 303016 | K20 | 112 | 32 | 78 | 44 | 10 | 88 | M6 | 34 |
| 303057 | K40 | 148 | 40 | 102 | 57 | 15 | 118 | M8 | 42 |
