液壓解鎖
解鎖壓力:最小50bar,最大60bar
表面及活塞硬化處理
重復定位精度 < 0.005 mm。
零點定位系統用于減少更換工裝的時間,可在金屬切削和非切削等各領域中使用,也可用于食品工業,化工和制藥工業中使用。適用于安裝在夾具托架,立式夾具等場合。水平快速裝夾零點定位器可以借助人力,液壓或者移動設備,快速簡便的完成立式夾具的換裝。
說明:

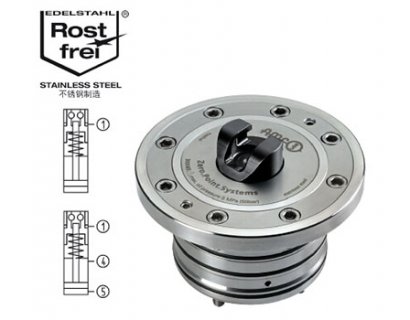

水平快速裝夾零點定位器具有夾緊力和拉緊力高等優點。通過液壓解鎖(1),通過彈簧力進行機械鎖緊。鎖緊狀態下可以隨時切斷壓力源,因為正常鎖緊時不需要通壓力。 加載在懸掛活塞上的重量最大不能超過K20 5KN,K40 8KN。
設計特點:
按照標準,有手動或液壓兩種懸浮活塞
- 液壓零點定位器有1x液壓解鎖接頭(1),
- 液壓增強型零點定位器有3個接口:1x液壓解鎖接口(1),1x懸浮活塞液壓彈出接口(5),1x 懸浮活塞縮進接口(4)。
需要請索取:
- 安裝圖紙
訂貨號 | 尺寸 | 夾緊力可達 [kN] | 拉緊力 [kN] | 懸浮活塞的預先移動 | 懸浮活塞最大承重[kN] | 重量 [Kg] |
303065 | K20 | 20 | 55 | _ | 5 | 2,1 |
306217 | K20 | 20 | 55 | √ | 5 | 2,1 |
303107 | K40 | 40 | 105 | _ | 8 | 5,2 |
306258 | K40 | 40 | 105 | √ | 8 | 5,2 |

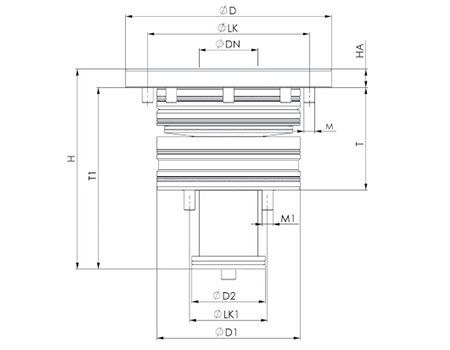

訂貨號 | 尺寸 | dia.D | dia. DN | dia.D1 | dia.D2 | dia.LK | dia.LK1 | M | M1 | T | R |
303065 | K20 | 112 | 32 | 78 | 40 | 88 | 60 | 60 | M6 | 56,5 | 99 |
306217 | K20 | 112 | 32 | 78 | 40 | 88 | 60 | 60 | M6 | 56,5 | 99 |
303107 | K40 | 148 | 40 | 102 | 48 | 118 | 76 | 76 | M8 | 73,0 | 129 |
306258 | K40 | 148 | 40 | 102 | 48 | 118 | 76 | 76 | M8 | 73,0 | 129 |
