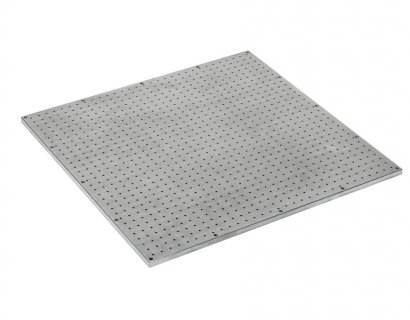

密封圈被安裝在真空吸盤的溝槽里,形成一個密封區(qū)域用來夾持工件。調整墊片通過螺栓緊固到真空吸盤上。
待加工的工件安裝在調整墊片上,并通過擋塊進行夾緊。
密封圈被安裝在真空吸盤的溝槽里,形成一個密封區(qū)域用來夾持工件。調整墊片通過螺栓緊固到真空吸盤上。
待加工的工件安裝在調整墊片上,并通過擋塊進行夾緊。
1、特別適用于超薄工件,避免由于夾持而產(chǎn)生的工件變形。
2、客戶加工工件時有對工件進行穿透性加工時,如銑削,鉆孔等。
訂貨號 | 尺寸[mm] | 材料厚度±0.1[mm] | 重量[kg] |
375097 | 150x150 | 10 | 0.6 |
374876 | 300x200 | 10 | 1.6 |
374892 | 300x400 | 10 | 3.3 |
374900 | 400x400 | 10 | 4.4 |
374918 | 400x600 | 10 | 6.6 |
優(yōu)點:
調整墊片可以被切入2mm。
非常適合于薄板金屬、薄片、板材甚至紙張的加工。
